AI-733 다기능 지능형 메인보드 RK3588 ARM PC 메인보드
  • AI-733 다기능 지능형 메인보드 RK3588 ARM PC 메인보드
  • AI-733 다기능 지능형 메인보드 RK3588 ARM PC 메인보드
  • AI-733 다기능 지능형 메인보드 RK3588 ARM PC 메인보드

AI-733 다기능 지능형 메인보드 RK3588 ARM PC 메인보드

원래 장소 중국
브랜드 이름 YNH
인증 UL
모델 번호 733
제품 세부 사항
강조하다:

다기능 지능형 메인보드

,

지능형 메인보드 RK3588

,

ARM PC 메인보드

지불 및 배송 조건
최소 주문 수량
100 PCS
가격
USD 100~150 per pcs
포장 세부 사항
골판지 포장, 각 상자에는 100 개의 마더 보드, 박스 크기 57*39*31cm가 들어 있습니다
배달 시간
30일
공급 능력
달 당 5000 PC
제품 설명

제1장 제품 개요

AI-733 RK3588 다기능 지능형 메인보드

1.1적용 범위

AI-733는 다기능 지능형 메인보드로서 ARM PC, 대형 화면 스플라이싱, 애니메이션 및 게임, 컨퍼런스 태블릿, 엣지 컴퓨팅, 산업용 컴퓨터,TV 플레이어 박스, 클라우드 서버, 스마트 NVR 및 기타 분야.

1.2제품 개요

AI - 733는 새로운 세대의 플래그십 오크타 코어 64비트 프로세서인 Rockchip RK 3588을 사용합니다. 칩은 6TOPS 컴퓨팅 파워 NPU와 함께 제공되며 Android1 2.0/Ubuntu20.04/Debian11을 탑재하고 있습니다.0 시스템 (핵은 리눅스 5.10 ) GPU는 뛰어난 성능과 높은 비용 성능을 가진 Mali-G610 MC4를 사용합니다. 8K 비디오 인코딩 및 디코딩, 8K 디스플레이 출력, 내장 된 여러 디스플레이 인터페이스를 지원합니다.,그리고 멀티 화면 디스플레이를 지원합니다; 풍부한 고속 인터페이스 (PCIe, TYPE-C, SATA, Gigabit Ethernet), 확장하기가 쉽습니다.

1.3특징

  • 고화질 8K 디코딩 및 다양한 LVDS 신호 LCD 디스플레이, EDP 화면까지 지원합니다.
  • 원격, U 디스크, TF 카드, 컴퓨터에 연결된 USB 케이블 등 여러 업그레이드 방법
  • U 디스크, TF 카드 구성 화면 매개 변수, 플러그 앤 플레이, 모든 크기와 모든 해상도의 디스플레이를 완벽하게 지원합니다.
  • 사용 준비가 되어 있는 주류 산업용 소프트웨어와 산업용 애플리케이션 소프트웨어를 완벽하게 지원합니다.
  • 적외선, 광학, 용량, 저항 등 다양한 주류 터치 스크린을 완벽하게 지원하며 드라이버 무료 터치 스크린의 HID 구성을 지원하며 디버깅이 필요하지 않습니다.
  • 산업의 주류 USB/시리얼 포트 장치, 프린터, 카드 리더, 비밀번호 키보드, 지문 리더, 카메라, ID 카드 인식, QR 코드 스캐너 등을 완벽하게 지원합니다.그리고 데모 테스트 프로그램을 제공합니다..
  • 9개의 USB 포트, 9개의 직렬 포트, 4개의 IO 포트, WIFI/RJ45/4G/5G 및 기타 네트워크 옵션이 있습니다.
  • 내장 PCI-E 모듈 소켓, YUGE와 Quectel와 같은 다양한 PCI-E 모듈을 지원하여 인터넷에 액세스합니다.

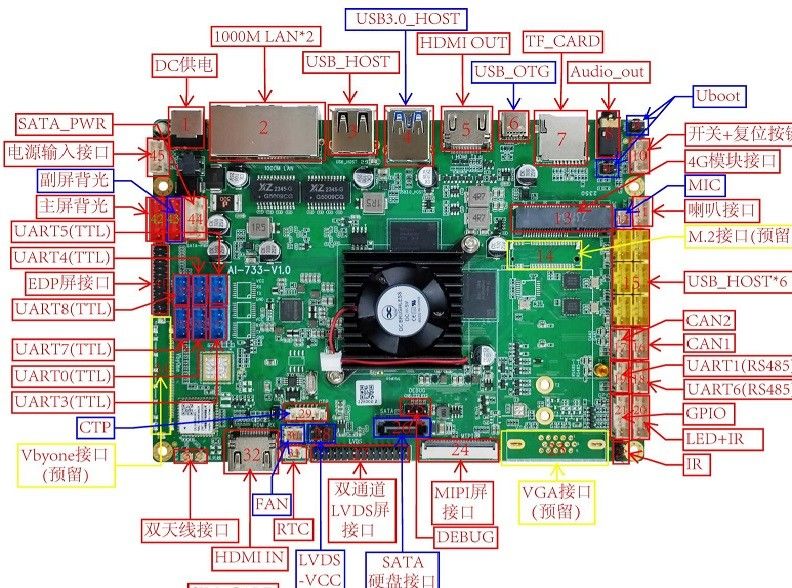

1.4외관 다이어그램 및 인터페이스 설명

그림의 숫자의 대응 인터페이스는 다음과 같습니다.

일련 번호 핀 정의
1 DC-12V 전원 공급
2 1000M LAN*2
3 USB_HOST
4 USB3.0_HOST
5 HDMI TX (HDMI 출력)
6 USB 0 _OTG (C 타입)
7 TF 카드
8 오디오_오웃
9 Uboot 버튼 (Audio_out 뒤에 긴 핀으로 Uboot을 트리거 할 수 있습니다)
10 전원 버튼 + 리셋 버튼
11 스피커 인터페이스
12 MIC 인터페이스
13 4G 모듈 인터페이스
14 M.2 인터페이스 옵션 (5G 모듈, 하드 디스크 등)
15 USB_HOST (6)
16 CAN1
17 CAN2는 선택적이고 5번의 일련 포트와 멀티플렉스되어 있습니다. 기본적으로는 기능이 없습니다.
18 일련 포트 6 (RS485)
19 일련 포트 1 (RS485)
20 GPIO
21 LED+IR
22 IR 인터페이스
23 VGA 인터페이스 선택
24 MIPI 화면 인터페이스
25 DEBUG 일련 포트 2
26 SATA 하드 디스크 인터페이스
27 이중 채널 LVDS 화면 인터페이스
28 LVDS-VCC (스크린 전원 공급 점프)
29 CTP 터치 화면 인터페이스 (제48번과 동일)
30 FAN 팬 커넥터
31 RTC-BAT (RTC 배터리 인터페이스)
32 HDMI IN
33 Wi-Fi 듀얼 안테나 인터페이스
34 Vbyone 인터페이스 옵션
35 일련 포트 7 (디폴트 TTL 일련 포트, RS232 선택)
36 일련 포트 0 (디폴트 TTL 일련 포트, RS232 선택)
37 세리얼 포트 3 (디폴트 TTL 세리얼 포트, RS232 선택)
38 일련 포트 8 (예정 TTL 일련 포트, RS232 선택)
39 시리즈 포트 4 (디폴트 TTL 시리즈 포트, RS232 선택)
40 일련 포트 5 (디폴트 TTL 일련 포트, RS232 선택)
41 컴퓨터 화면 인터페이스
42 SATA_PWR (SATA 하드 디스크 전원 공급 장치)
43 2차 화면 백라이트 인터페이스
44 주 화면 백라이트 인터페이스
45 전력 입력 인터페이스
46 SIM 카드
47 MIPI-CAM (MIPI 카메라 인터페이스)
48 CTP 터치 스크린 인터페이스 PFC 좌석 (29번과 동일, 하나를 선택)
