· AI-536는 지능형 다기능 온-인-원 제어판으로 iFPD, 산업 제어 및 게이트웨이, 클라우드 터미널, 얼굴 인식 장비,차량에 장착된 중앙 제어장치 및 상업용 디스플레이.
AI-536는 2.2GHz까지의 주파수와 함께 Rockchip의 RK 3576 고성능 8 코어 ARM 64 비트 프로세서를 사용합니다. 칩은 6TOPS 컴퓨팅 파워 NPU와 함께 제공되며, 안드로이드 1 4을 갖추고 있습니다.0 시스템 (핵은 리눅스 5.10), GPU는 뛰어난 성능과 높은 비용 성능을 가진 ARM G52 MC3를 사용합니다. 8K 비디오 인코딩 및 디코딩, 8K 디스플레이 출력,내장된 멀티 디스플레이 인터페이스, 그리고 다중 화면 디스플레이를 지원합니다. 풍부한 고속 인터페이스 (PCI-E, 기가비트 이더넷) 및 쉽게 확장 할 수 있습니다.

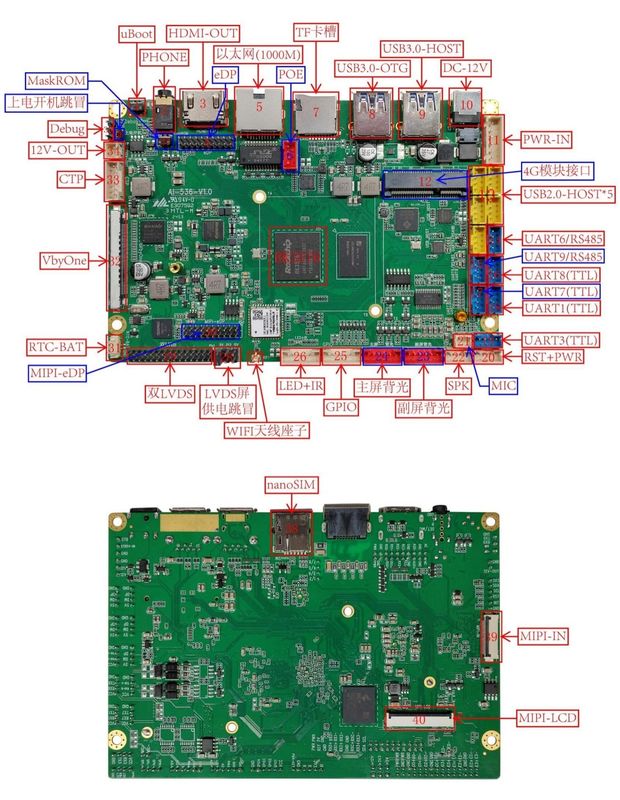

그림의 숫자의 대응 인터페이스는 다음과 같습니다.
일련 번호 | 핀 정의 |
1 | uBoot업그레이드 버튼 |
2 | 전화 헤드폰 잭 |
3 | HDMI OUT(HDMI 출력 인터페이스,eDP 인터페이스 또는 VbyOne 인터페이스와 멀티플렉스, 세 가지 중 하나를 선택) |
4 | eDP 화면 인터페이스(HDMI 출력 인터페이스 또는 VbyOne 인터페이스와 멀티플렉스, 세 가지 중 하나를 선택) |
5 | RJ45 이더넷1000M) |
6 | POE네트워크 포트 |
7 | TF_CARD 슬롯 |
8 | USB3.0_OTG |
9 | USB3.0_HOST |
10 | DC-12V 전원 공급 |
11 | PWR-IN(12V 전력 입력 인터페이스) |
12 | 4G 모듈 PCI-E 슬롯 |
13 | USB2.0_ HOST*5 |
14 | UART6/RS485(디فال트 TTL 시리즈 포트, 선택)RS485) |
15 | UART9/RS485(디فال트 TTL 시리즈 포트, 선택)RS485) |
16 | UART8(디فال트 TTL 시리즈 포트, 선택)RS232) |
17 | UART7(디فال트 TTL 시리즈 포트, 선택)RS232) |
18 | UART1(디فال트 TTL 시리즈 포트, 선택)RS232) |
19 | UART3(디فال트 TTL 시리즈 포트, 선택)RS232) |
20 | RST+PWR(업그레이드 리셋 버튼 + 전원 스위치 인터페이스) |
21 | MIC 마이크 인터페이스 |
22 | SPK 스피커 인터페이스 |
23 | 2차 화면백라이트인터페이스 |
24 | 메인 화면백라이트 인터페이스 |
25 | GPIO |
26 | LED+IR(리모컨 조명 보드 인터페이스) |
27 | 와이파이 안테나 소켓 |
28 |
MIPI-eDP 화면 인터페이스(제45번 Mipi 화면 FPC 인터페이스와 동일하며, 듀얼 채널 LVDS 인터페이스와 멀티플렉스되어 있습니다. eDP 보드에 mipi를 추가하여 eDP 인터페이스로 바꿀 수 있습니다.) |
29 | LVDS-VCC (LVDS 화면 전원 공급 점프) |
30 | 이중 채널 LVDS 화면 인터페이스(MIPI 인터페이스와 멀티플렉스) |
31 | RTC-BAT (RTC 배터리 인터페이스) |
32 | VbyOne 인터페이스(선택 가능, HDMI 출력 인터페이스 또는 eDP 인터페이스와 멀티플렉스, 세 가지 중 하나를 선택) |
33 | CTP 터치 화면 인터페이스 |
34 | 12V-OUT(12V 출력 인터페이스) |
35 | 디버그 시리즈포트 0 |
36 | 기계가 켜면 팝업(팝업 장치가 꽂혀 있지 않으면, 기계는 켜진 후에 부팅되지 않고 버튼을 누르면 켜야 합니다.) |
37 | MaskROM버튼(전화를 통해 긴 바늘을 통과함으로써 유발 될 수 있습니다.) |
38 | nanoSIM 카드 슬롯 |
39 | MIPI-IN 인터페이스 |
40 | MIPI 화면 FPC 인터페이스(MIPI 인터페이스 35 또는 듀얼 채널 LVDS 인터페이스와 멀티플렉스) |
주요 하드웨어 지표 | |
CPU | 록칩 RK3 576, 오크타 코어, 2.2 GHz |
DDR | 표준 4G (8G/16G 선택) LP DDR 4 |
EMMC | 표준 32G (64G / 128G / 256G 선택) |
디코딩 해상도 | 8K까지 지원 |
운영체제 | 안드로이드1 4.0 (핵은 리눅스5.10) |
네트워크 지원 | 1000M 이더넷, POE 네트워크 포트를 지원합니다 |
2.4G+5G 듀얼밴드 와이파이6 모듈, 블루투스 54 | |
4G 지원, PCI-E 인터페이스 4G 모듈에 연결 | |
USB 인터페이스 | 71 USB3.0 _OTG, 1 USB3.0 _HOST, 5 USB2.0 _HOST |
일련 포트 | 7, 6 TTL 직렬 포트 (4 RS232 및 2 RS485 선택), 1 디버그 |
LCD 출력 | 1 개의 듀얼 채널 LVDS 인터페이스(2개의 MIPI 인터페이스로 멀티플렉스된,3명 중 1명) |
1 e DP 항구(HDMI 출력 및 VbyOne 포트와 공유3가지 중 하나를 선택하세요) | |
1 HDMI 출력 인터페이스(eDP 인터페이스와 VbyOne 인터페이스와 복합화,세) | |
2 MIPI 인터페이스(eDP 출력 인터페이스가 되기 위해 eDP 보드에 mipi를 추가할 수 있습니다. 듀얼 채널 LVDS 인터페이스를 가진 멀티플렉싱,3가지 중 하나를 선택하세요) |
|
1 VbyOne 인터페이스 (선택, eDP 인터페이스와 HDMI 출력 인터페이스와 멀티플렉스)3가지 중 하나를 선택하세요) | |
MIPI-IN | 1 MPII 입력 인터페이스 |
스피커 출력 | 단일 채널 4R / 20W 스피커를 지원합니다. |
RTC 실시간 시계 | 배터리는 3 년 동안 시간 메모리를 지원하고 시간 전원을 지원 |
시스템 업그레이드 | USB 케이블 / U 디스크 / 네트워크 업그레이드 지원 |
