지능형 상업용 디스플레이 메인보드 AI-530 록칩 RK3568
  • 지능형 상업용 디스플레이 메인보드 AI-530 록칩 RK3568
  • 지능형 상업용 디스플레이 메인보드 AI-530 록칩 RK3568
  • 지능형 상업용 디스플레이 메인보드 AI-530 록칩 RK3568

지능형 상업용 디스플레이 메인보드 AI-530 록칩 RK3568

원래 장소 중국
브랜드 이름 YNH
인증 UL
모델 번호 530
Document YNH-530 Product Specificati...25.pdf
제품 세부 사항
CPU:
Rockchip RK3 568, 쿼드 코어, 2.0GHz
DDR:
표준 2G (4G /8G 옵션) LP DDR 4
에m크:
EMMC 32G (64G / 128G 선택 사항)
디코딩 결의안:
최대 4K를 지원합니다
운영 체제:
Android 11.0 /ubuntu20.04 /Debian 11.0 (Kernel은 Linux4.19)
USB 인터 페이스:
6, 2 USB3.0 (그 중 하나는 OTG), 4 USB 2.0 _host
강조하다:

지능형 상용 디스플레이 메인보드

,

RK3568 상업용 디스플레이 메인보드

,

지능형 메인보드 RK3568

지불 및 배송 조건
최소 주문 수량
100개
가격
50-80 USD per pcs
포장 세부 사항
골판지 포장, 각 상자에는 100 개의 마더 보드, 박스 크기 57*39*31cm가 들어 있습니다
배달 시간
30일
지불 조건
L/C, T/T
공급 능력
5000PCS / 월
제품 설명

제1장 제품 개요

1.1적용 범위

AI-530은 상업용 디스플레이 지능형 메인보드이며 일반적으로 디지털 사이니지, 셀프 서비스 단말기 등에 적용됩니다.

1.2제품 개요

AI-530는 Rockchip RK3568 쿼드 코어 프로세서를 사용하며, 칩은 1.0 T 컴퓨팅 전력 NPU와 함께 제공되며, 안드로이드11.0 / 우분투20.04 / 데비안 11.0 시스템 (커널은 리눅스 4.19) 에 장착되어 있습니다.주 주파수 최대 2.0 GHz, 뛰어난 성능, 고비용 성능. GPU는 Mali-G52를 사용하고, 4K 60fps H.265/H.264/VP9 비디오 디코딩을 지원하고, 1080P 100fps H.265/H.264 비디오 인코딩을 지원합니다.다채널 비디오 출력 및 입력 지원, 풍부한 인터페이스, 다양한 주변 확장 기능을 지원합니다. 디지털 사이니지 및 셀프 서비스 단말기 산업에서 가장 좋은 선택입니다.

1.3특징

  • 고화질. 최대 4K 디코딩 및 듀얼 채널 LVDS / EDP / MIPI / HDMI 화면 출력을 지원합니다.
  • 원격, U 디스크, TF 카드, 컴퓨터에 연결된 USB 케이블 등 여러 업그레이드 방법
  • U 디스크, TF 카드 구성 화면 매개 변수, 플러그 앤 플레이, 모든 크기와 모든 해상도의 디스플레이를 완벽하게 지원합니다.
  • 사용 준비가 되어 있는 주류 산업용 소프트웨어와 산업용 애플리케이션 소프트웨어를 완벽하게 지원합니다.
  • 적외선, 광학, 용량, 저항 등 다양한 주류 터치 스크린을 완벽하게 지원하며 드라이버 무료 터치 스크린의 HID 구성을 지원하며 디버깅이 필요하지 않습니다.
  • 산업의 주류 USB/시리얼 포트 장치, 프린터, 카드 리더, 비밀번호 키보드, 지문 리더, 카메라, ID 카드 인식, QR 코드 스캐너 등을 완벽하게 지원합니다.그리고 데모 테스트 프로그램을 제공합니다..
  • 6개의 USB 포트, 8개의 직렬 포트, 4개의 IO 포트, WIFI/RJ45/4G 및 기타 네트워크 옵션이 있습니다.
  • 내장 PCI-E 4G 모듈 소켓, 인터넷에 액세스하기 위해 Yuge 및 Quectel와 같은 다양한 PCI-E 4G 모듈을 지원합니다.

1.4외관 다이어그램 및 인터페이스 설명

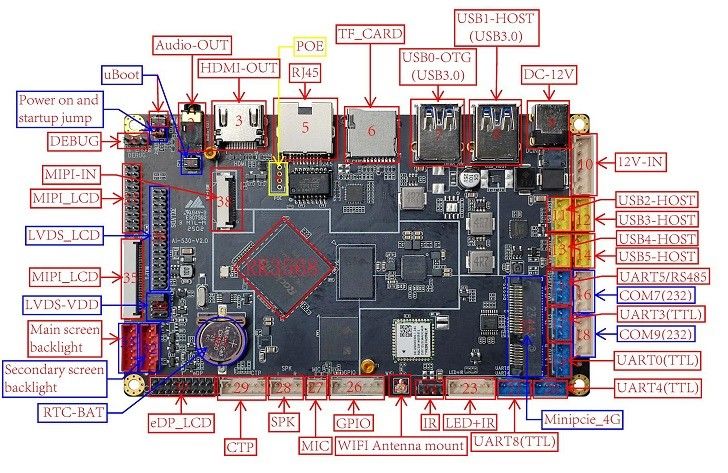

지능형 상업용 디스플레이 메인보드 AI-530 록칩 RK3568 0
그림의 숫자의 대응 인터페이스는 다음과 같습니다.

일련 번호 핀 정의
1 u부트업그레이드버튼
2 오디오 오웃헤드폰 스탠드
3 HDMI 출력인터페이스
4 POE 네트워크 포트(보유, 선택)
5 RJ45 네트워크 포트
6 TF카드 슬롯
7 USB0_OTG(USB 30)
8 USB1_ HOST(USB 30)
9 DC...12V 전력 입력
10 12V전력 입력인터페이스
11 USB2_ HOST(USB 20)
12 USB3_ HOST(USB 20)
13 USB4_ HOST(USB 20)
14 USB5_ HOST(USB 20)
15 UART5/RS485 (디폴트 TTL 시리즈 포트,RS485 일련 포트선택 사항)
16 COM7 (설정 RS232 일련 포트,TTL 일련 포트선택 사항)
17 UART3 (TTL 시리즈 포트)
18 COM9 (설정 RS232 일련 포트,TTL 일련 포트선택 사항)
19 UART0 (TTL 시리즈 포트)
20 UART4 (TTL 시리즈 포트)
21 UART8 (TTL 시리즈 포트)
22 4G 모듈 PCI-E 슬롯
23 LED+IR(스위치 + 원격 제어 조명 보드 인터페이스)
24 IR(원격 제어 수신기 인터페이스)
25 WIFI 안테나 소켓
26 GPIO인터페이스
27 MIC마이크 인터페이스
28 SPK 스피커 인터페이스
29 CTP(i2c 터치 스크린 인터페이스)
30 eDP화면 인터페이스
31 RTC배터리보유자
32 2차 화면백라이트인터페이스
33 메인 화면백라이트 인터페이스
34 LVDS-VDD(LVDS 화면 전원 공급 점프)
35 MIPI 화면 FPC 인터페이스(MIPI 화면 인터페이스 제37호와 동일하며, 듀얼 채널 LVDS 화면 인터페이스와 멀티플렉스)
36 듀얼 채널LVDS화면인터페이스(MIPI 화면 인터페이스와 멀티플렉스)
37

MIPI 화면 핀 인터페이스(MIPI 화면 FPC 인터페이스와 동일하며, 듀얼 채널 LVDS 인터페이스와 멀티플렉스)

eDP 인터페이스 출력으로 변환하기 위해 eDP 보드에 MIPI를 추가 할 수 있습니다.)

38 MIPI-IN(HDMI IN 인터페이스)
39 DEBUG연쇄항구 2
40 전원을 켜고 기계가 튀어나옵니다.
41 SIM_CARD슬롯
