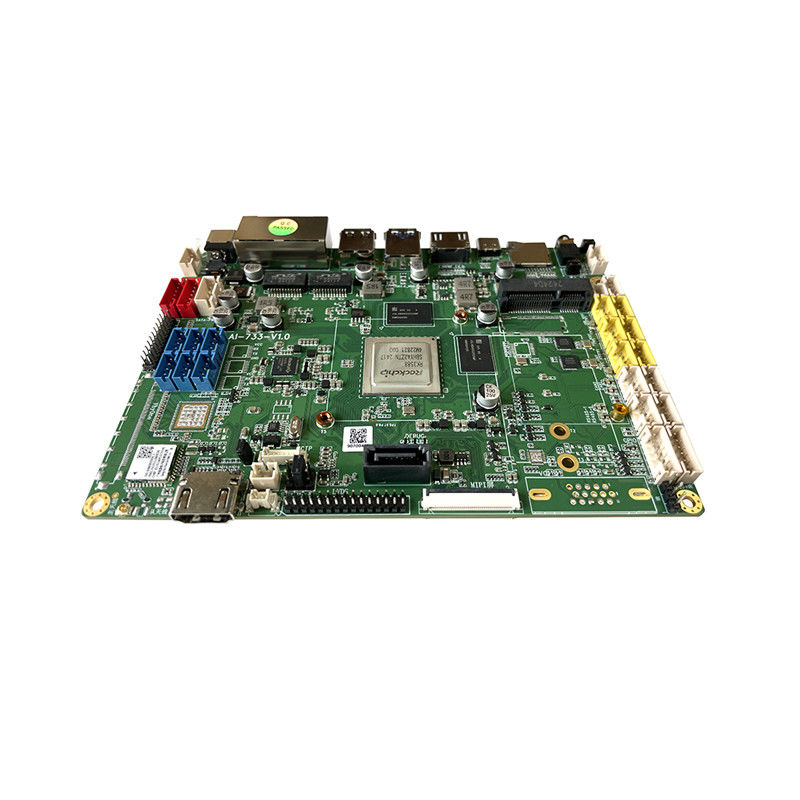

AI-733 RK3588 다기능 상용 디스플레이 메인보드 지능형 메인보드
  • AI-733 RK3588 다기능 상용 디스플레이 메인보드 지능형 메인보드
  • AI-733 RK3588 다기능 상용 디스플레이 메인보드 지능형 메인보드
  • AI-733 RK3588 다기능 상용 디스플레이 메인보드 지능형 메인보드
  • AI-733 RK3588 다기능 상용 디스플레이 메인보드 지능형 메인보드

AI-733 RK3588 다기능 상용 디스플레이 메인보드 지능형 메인보드

원래 장소 중국
브랜드 이름 YNH
인증 UL
모델 번호 733
제품 세부 사항
강조하다:

다기능 상용 디스플레이 메인보드

,

RK3588 상업용 디스플레이 메인보드

,

다기능 지능형 메인보드

지불 및 배송 조건
최소 주문 수량
100 PCS
가격
USD 100~150 per pcs
포장 세부 사항
골판지 포장, 각 상자에는 100 개의 마더 보드, 박스 크기 57*39*31cm가 들어 있습니다
배달 시간
30일
공급 능력
달 당 5000 PC
제품 설명

제1장 제품 개요

1.1적용 범위

AI-733는 다기능 지능형 메인보드로서 ARM PC, 대형 화면 스플라이싱, 애니메이션 및 게임, 컨퍼런스 태블릿, 엣지 컴퓨팅, 산업용 컴퓨터,TV 플레이어 박스, 클라우드 서버, 스마트 NVR 및 기타 분야.

1.2제품 개요

AI - 733는 새로운 세대의 플래그십 오크타 코어 64비트 프로세서인 Rockchip RK 3588을 사용합니다. 칩은 6TOPS 컴퓨팅 파워 NPU와 함께 제공되며 Android1 2.0/Ubuntu20.04/Debian11을 탑재하고 있습니다.0 시스템 (핵은 리눅스 5.10 ) GPU는 뛰어난 성능과 높은 비용 성능을 가진 Mali-G610 MC4를 사용합니다. 8K 비디오 인코딩 및 디코딩, 8K 디스플레이 출력, 내장 된 여러 디스플레이 인터페이스를 지원합니다.,그리고 멀티 화면 디스플레이를 지원합니다; 풍부한 고속 인터페이스 (PCIe, TYPE-C, SATA, Gigabit Ethernet), 확장하기가 쉽습니다.

1.3특징

  • 고화질 8K 디코딩 및 다양한 LVDS 신호 LCD 디스플레이, EDP 화면까지 지원합니다.
  • 원격, U 디스크, TF 카드, 컴퓨터에 연결된 USB 케이블 등 여러 업그레이드 방법
  • U 디스크, TF 카드 구성 화면 매개 변수, 플러그 앤 플레이, 모든 크기와 모든 해상도의 디스플레이를 완벽하게 지원합니다.
  • 사용 준비가 되어 있는 주류 산업용 소프트웨어와 산업용 애플리케이션 소프트웨어를 완벽하게 지원합니다.
  • 적외선, 광학, 용량, 저항 등 다양한 주류 터치 스크린을 완벽하게 지원하며 드라이버 무료 터치 스크린의 HID 구성을 지원하며 디버깅이 필요하지 않습니다.
  • 산업의 주류 USB/시리얼 포트 장치, 프린터, 카드 리더, 비밀번호 키보드, 지문 리더, 카메라, ID 카드 인식, QR 코드 스캐너 등을 완벽하게 지원합니다.그리고 데모 테스트 프로그램을 제공합니다..
  • 9개의 USB 포트, 9개의 직렬 포트, 4개의 IO 포트, WIFI/RJ45/4G/5G 및 기타 네트워크 옵션이 있습니다.
  • 내장 PCI-E 모듈 소켓, YUGE와 Quectel와 같은 다양한 PCI-E 모듈을 지원하여 인터넷에 액세스합니다.

1.4외관 다이어그램 및 인터페이스 설명

AI-733 RK3588 다기능 상용 디스플레이 메인보드 지능형 메인보드 0

그림의 숫자의 대응 인터페이스는 다음과 같습니다.

일련 번호 핀 정의
1 DC-12V 전원 공급
2 1000MLAN*2
3 USB_HOST
4 USB3.0_HOST
5 HDMI TX (HDMI 출력)
6 USB0_OTG((TYPE-C)
7 TF 카드
8 오디오_오웃
9 부팅 버튼(Uboot는 Audio_out 다음 긴 핀으로 트리거 될 수 있습니다)
10 전원 버튼 + 리셋 버튼
11 스피커 인터페이스
12 MIC 인터페이스
13 4G 모듈 인터페이스
14 M.2 인터페이스선택적 (5G 모듈, 하드 디스크 등)
15 USB_HOST(6)
16 CAN1
17 CAN25번의 일련 포트와 함께 선택적이고 멀티플렉스 되어 있습니다. 기본적으로는 기능이 없습니다.
18 일련 포트 6 (RS485)
19 일련 포트 1 (RS485)
20 GPIO
21 LED+IR
22 IR 인터페이스
23 VGA 인터페이스선택적
24 MIPI 화면 인터페이스
25 DEBUG 일련 포트 2
26 SATA 하드 디스크 인터페이스
27 이중 채널 LVDS 화면 인터페이스
28 LVDS-VCC (스크린 전원 공급 점프)
29 CTP 터치 화면 인터페이스48번과 동일합니다
30 FAN 팬 커넥터
31 RTC-BAT (RTC 배터리 인터페이스)
32 HDMIIN
33 Wi-Fi 듀얼 안테나 인터페이스
34 Vbyone 인터페이스옵션
35 일련 포트 7(디폴트 TTL 직렬 포트, RS232 선택)
36 일련 포트 0(디폴트 TTL 직렬 포트, RS232 선택)
37 일련 포트 3(디폴트 TTL 직렬 포트, RS232 선택)
38 일련 포트 8(디폴트 TTL 직렬 포트, RS232 선택)
39 일련 포트 4(디폴트 TTL 직렬 포트, RS232 선택)
40 일련 포트 5(디폴트 TTL 직렬 포트, RS232 선택)
41 컴퓨터 화면 인터페이스
42 SATA_PWR(SATA 하드 디스크 전원 공급)
43 2차 화면백라이트인터페이스
44 주 화면 백라이트 인터페이스
45 전력 입력 인터페이스
46 SIM 카드
47 MIPI-CAMMIPI 카메라 인터페이스)
48 CTP 터치 스크린 인터페이스 PFC 좌석29번과 동일합니다.
